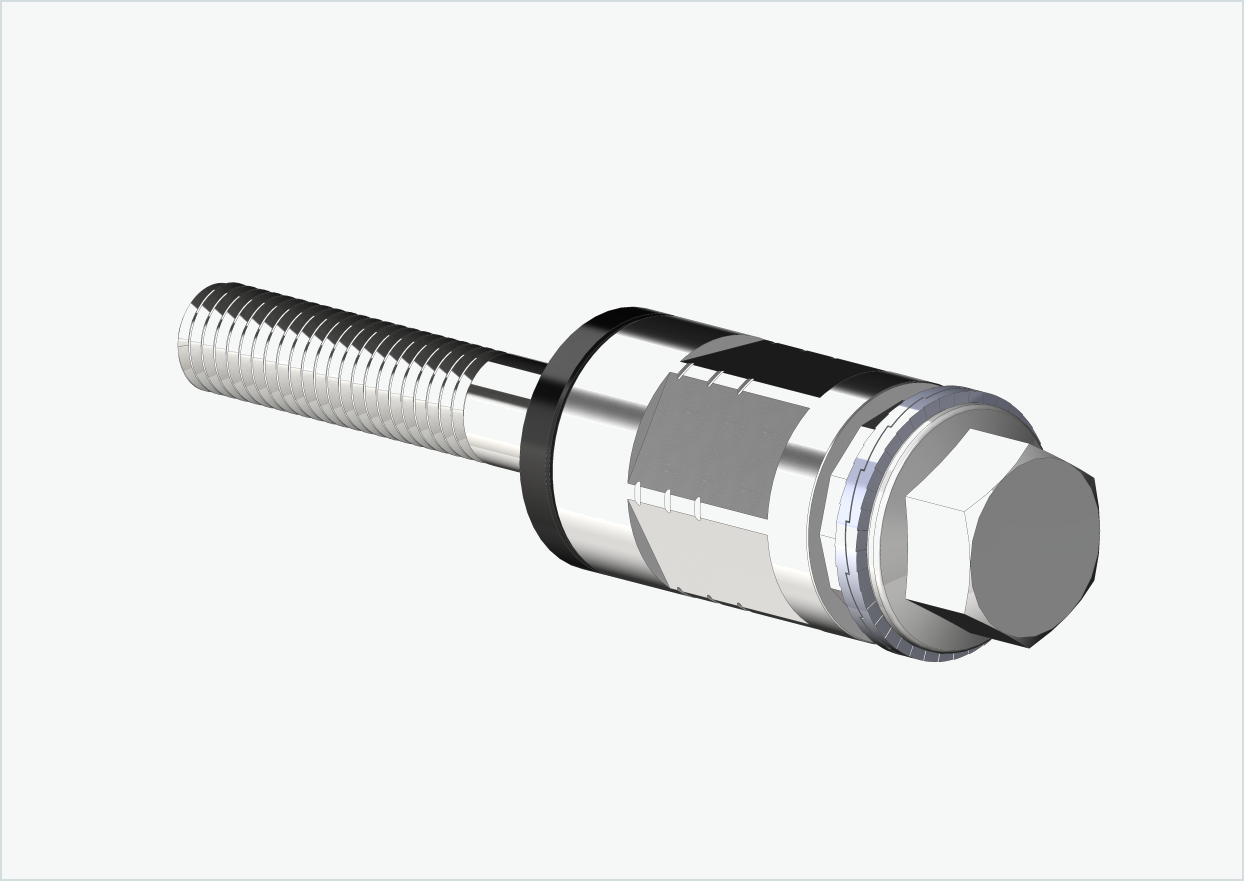

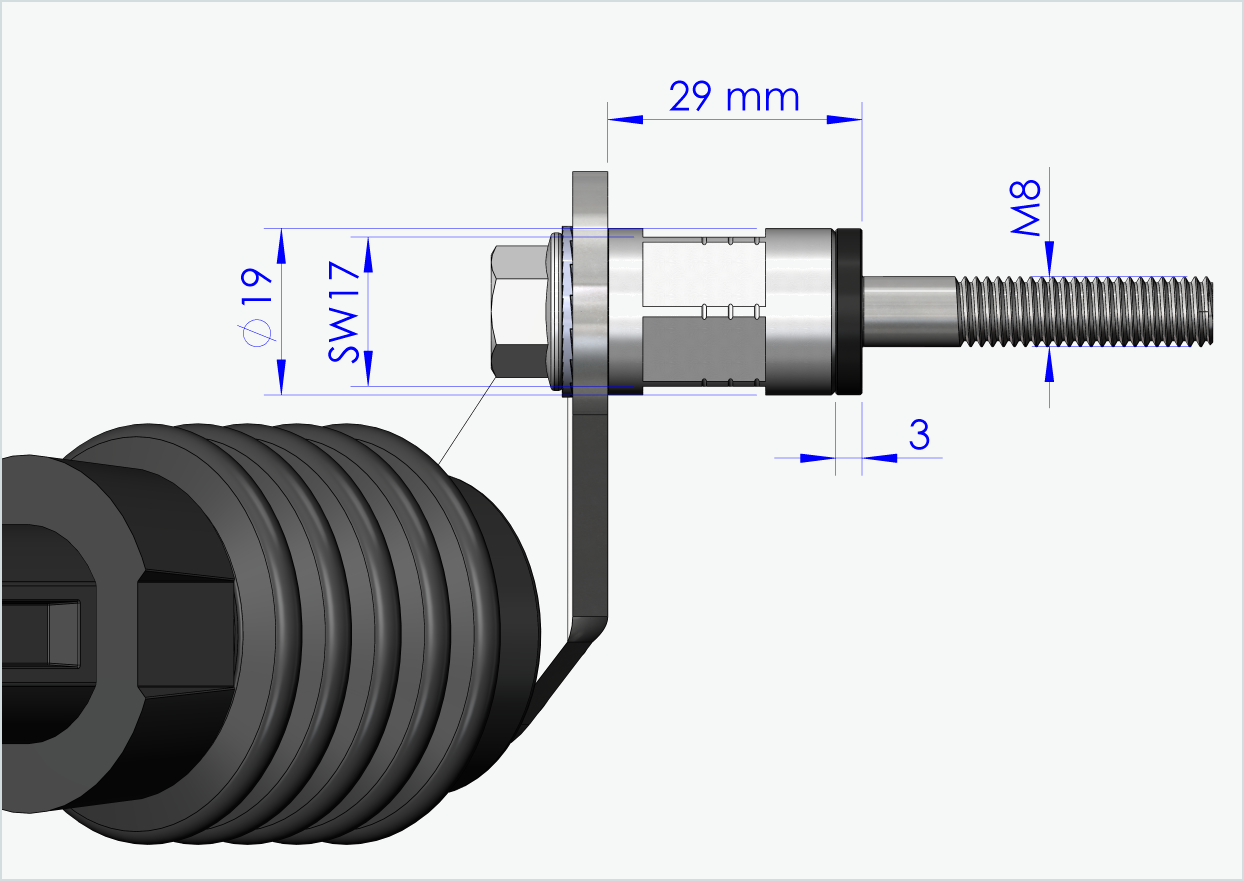

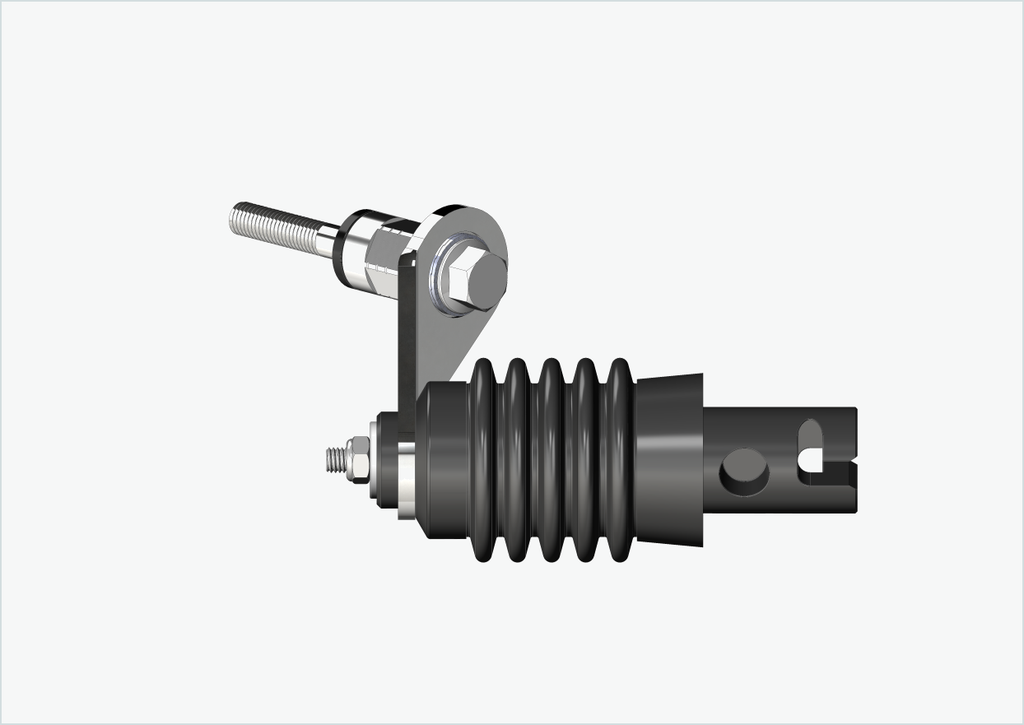

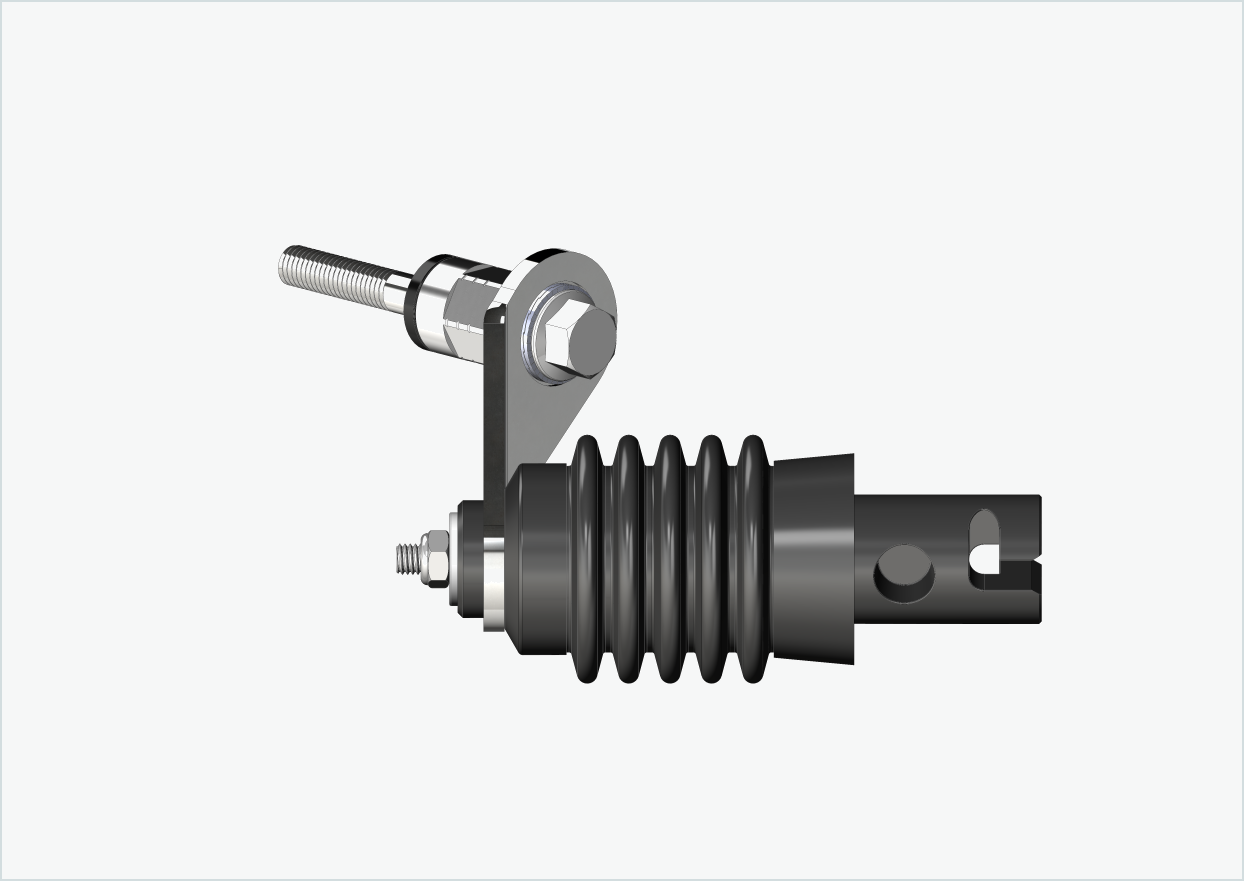

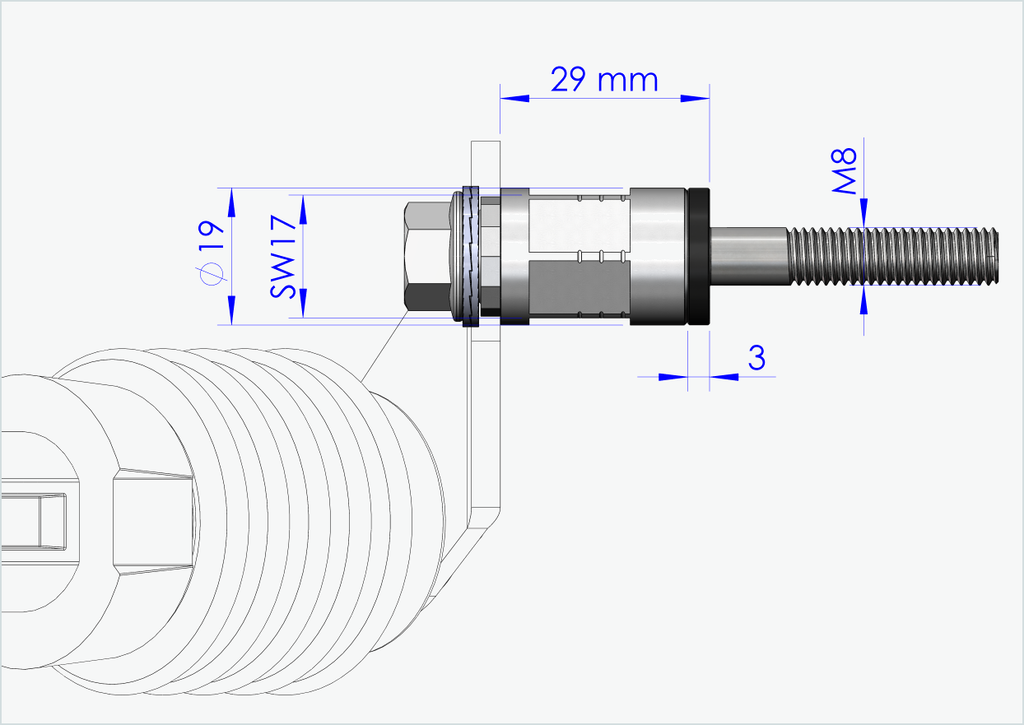

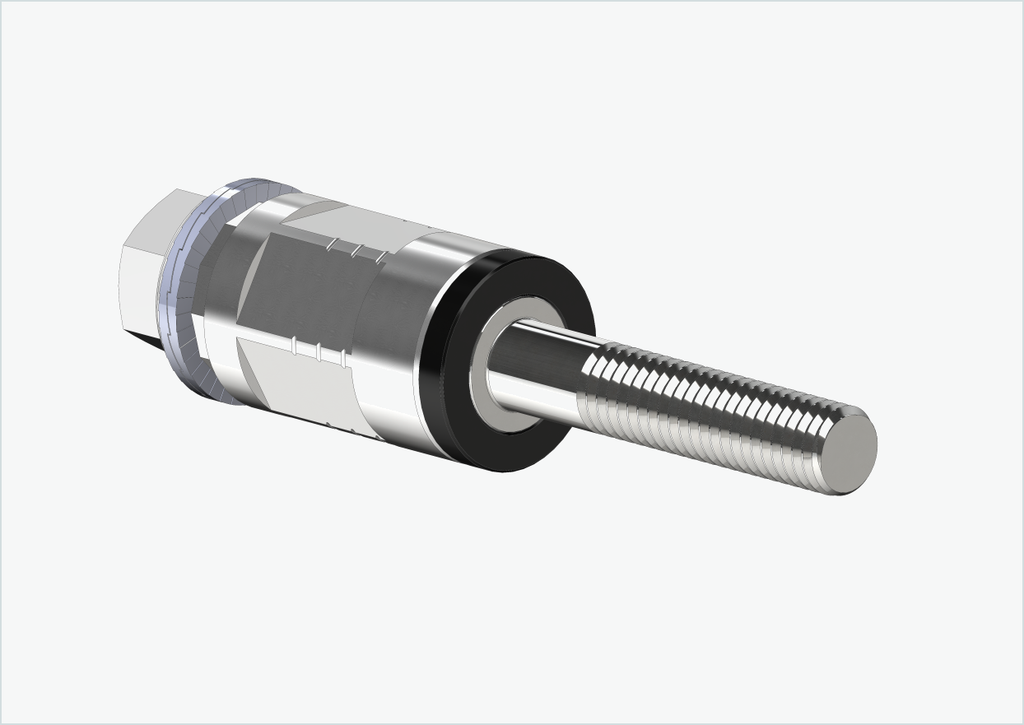

Adaptador poligonal para cubos de mudanças modulares Enviolo CY2024 - adequado para acoplamentos Weber tipo: E - EL - ES

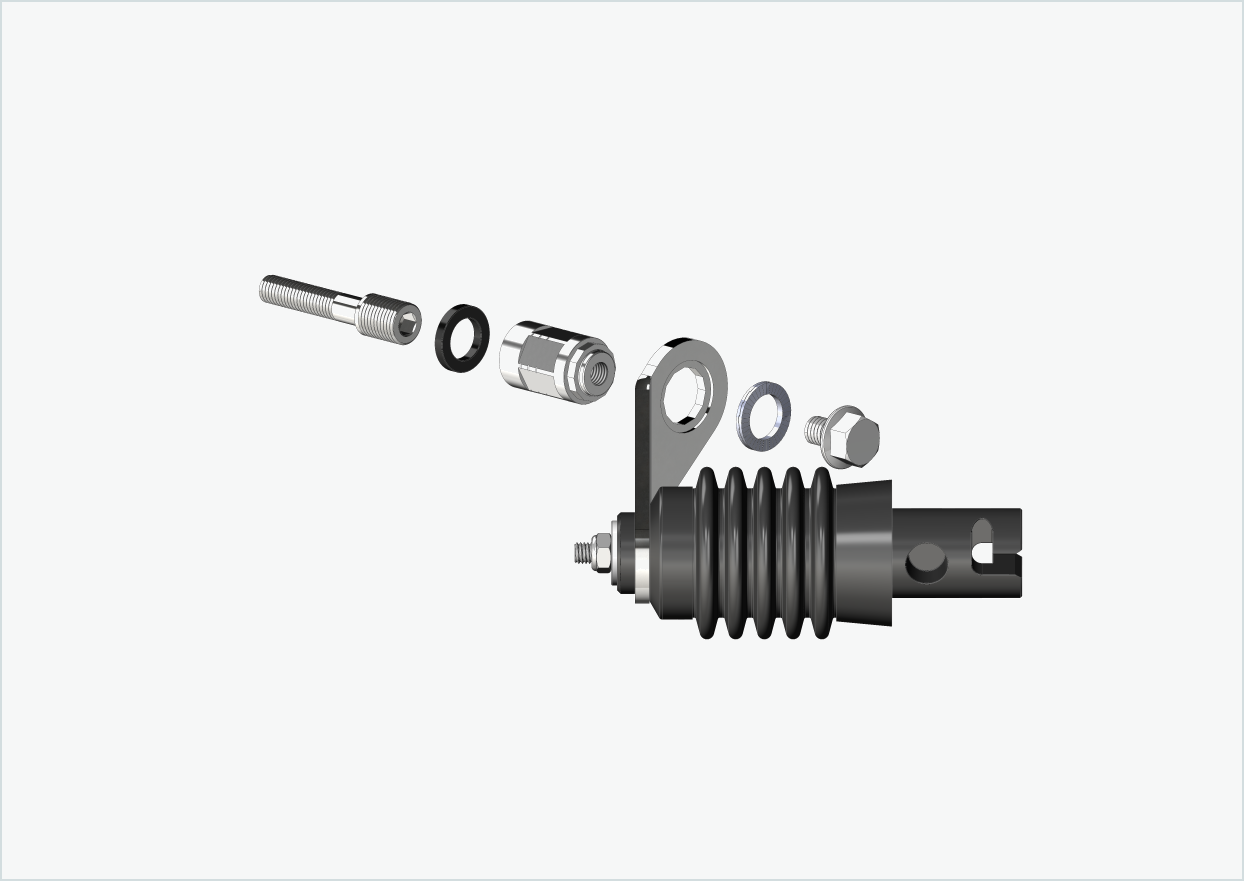

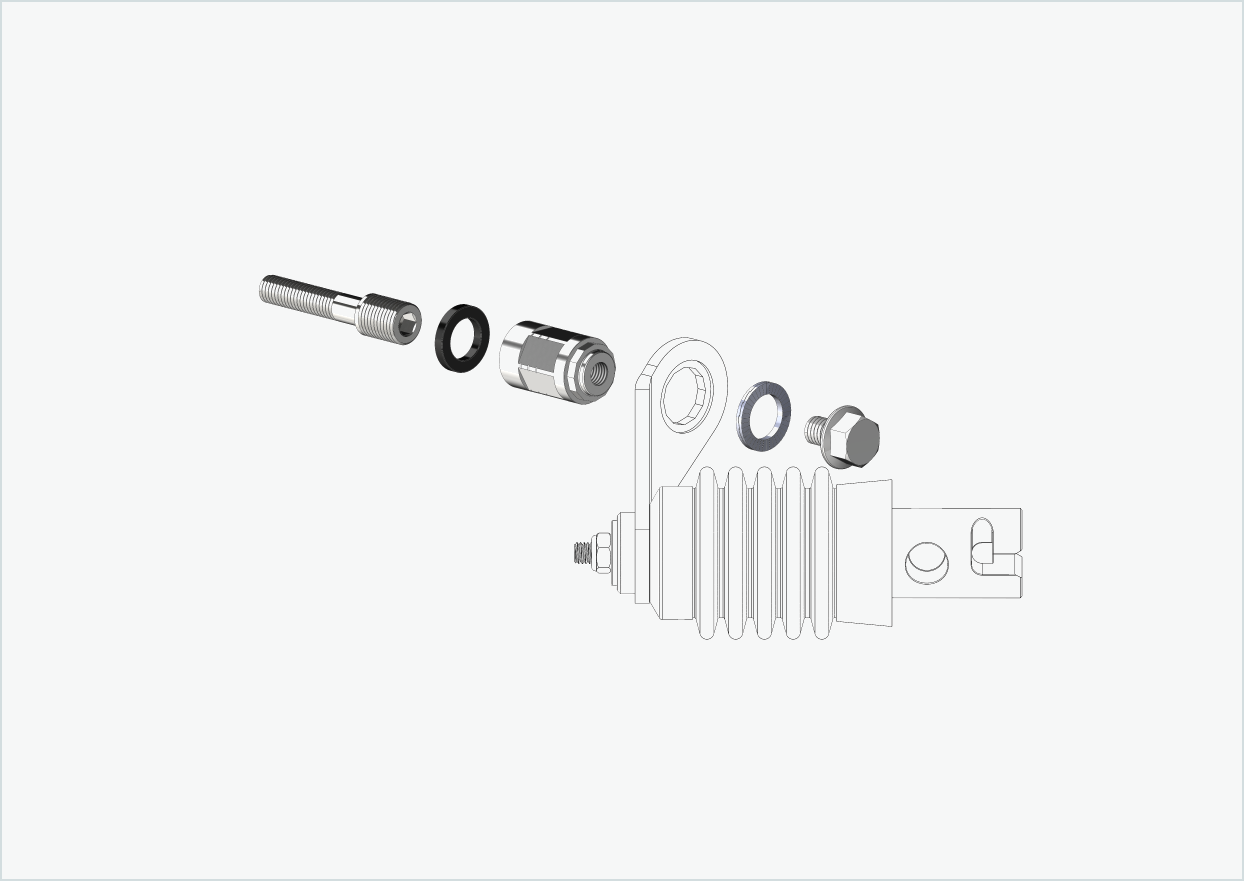

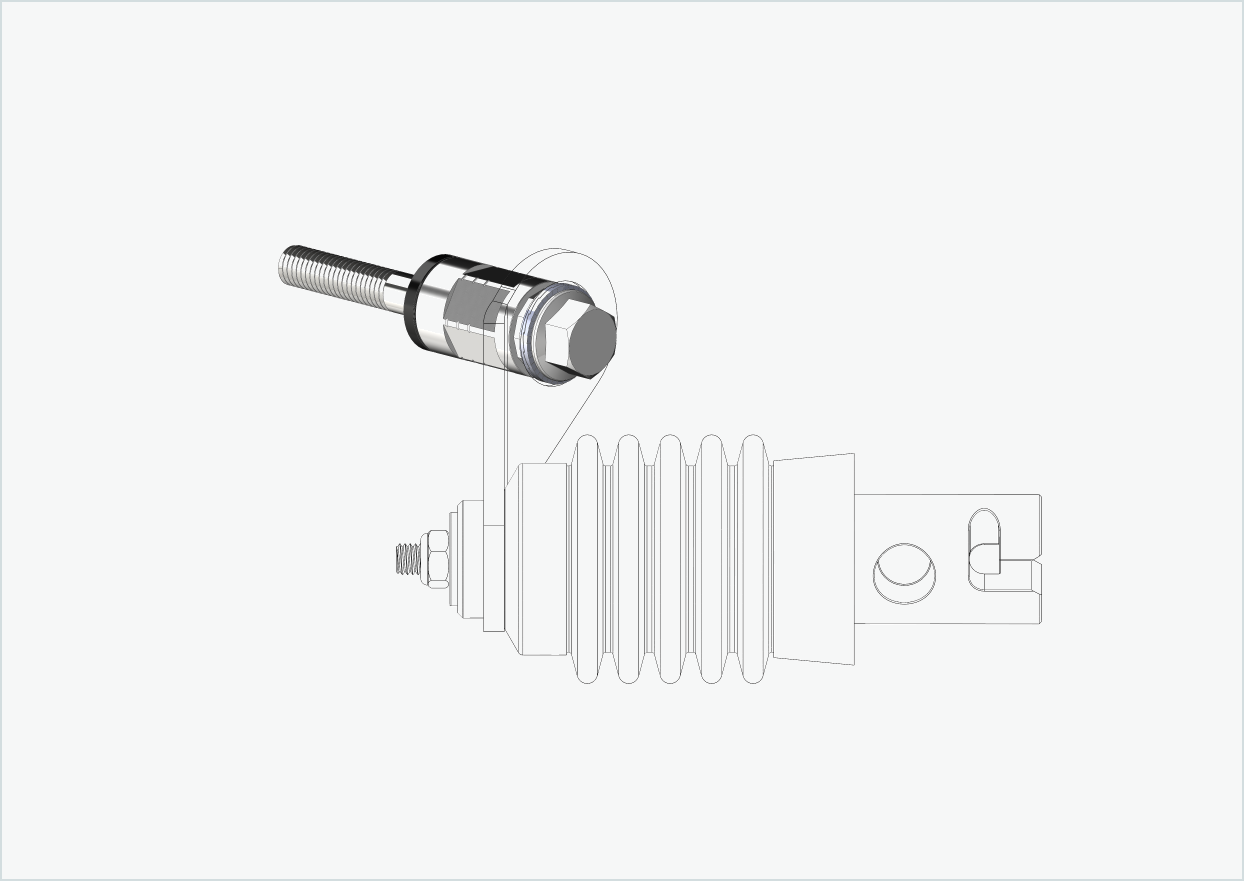

INSTRUÇÕES DE MONTAGEM
Adapta-se aos seguintes sistemas de cubos
ENVIOLO
- Hub modular para serviço pesado HD CY2024 | CVP-HD-MA-32-DC-OE
- Cubo modular TR Trekking CY2024 | CVP-TR-MA-36-DC-OE
- Hub modular EX Extreme CY2024 | CVP-EX-MA-36-DC-OE
- Hub de cidade modular CT2 CY2024 | CVP-CT2-MA-32-DC-OE
É preciso ter isto em conta:
Os cubos de engrenagens modulares Enviolo CY2024 têm três tipos de parafusos diferentes no lado do travão (à esquerda).
- Pos. 1 | Parafuso especial Syntace | Enviolo N.º do artigo: HW-MA-1PC-SYN-OE
- Pos. 2 | Parafuso especial standard | Enviolo N.º do artigo: HW-MA-1PC-12TA-OE
- Artigo 4 | Parafuso de cabeça cilíndrica M8x40 | Enviolo N.º do artigo: HW-MA-SHS-M8X40-OE
Se instalou o parafuso especial do ponto 1 no seu dropout esquerdo, também vai precisar do ponto 3 - bucha Enviolo Syntace | Enviolo artigo n.º: HW-MA-SPCR-LHSYN-OE para a instalação do nosso adaptador de rosca.
Se instalou o parafuso especial pos. 2 no seu dropout esquerdo, também precisa do pos. 5 - casquilho Enviolo standard | artigo Enviolo n.º: HW-MA-SPCR-LH-OE para a montagem do nosso adaptador de rosca.
Instruções e avisos de segurança
! ATENÇÃO !
A bicicleta de reboque tem de estar homologada para rebocar um atrelado. A utilização do atrelado com uma bicicleta de reboque não homologada pelo fabricante pode provocar a quebra do quadro ou outros problemas materiais. Isto pode provocar acidentes com ferimentos potencialmente mortais.
Se não tiver a certeza de como colocar corretamente o nosso adaptador, contacte uma oficina especializada.
O nosso adaptador deve ser montado corretamente. Um adaptador mal colocado pode soltar-se durante a condução e provocar acidentes com lesões potencialmente fatais.
É preciso ter isto em conta:
- Os nossos adaptadores só estão homologados para bicicletas e pedelecs (máx. 25 km/h), não para S-pedelecs ou e-bikes a partir de 25 km/h!
- Gostaríamos de chamar a atenção de todos os revendedores e utilizadores finais para o facto de serem eles próprios responsáveis por todo o sistema de reboque de bicicletas e pelo seu correto funcionamento em termos de responsabilidade pelo produto!
- É da sua responsabilidade determinar o tamanho correto da rosca do cubo traseiro da sua bicicleta. Não tente instalar o nosso adaptador com um tamanho de rosca diferente no seu cubo traseiro. Um tamanho de rosca incorreto pode danificar a sua bicicleta. Se não tiver a certeza do tamanho correto da rosca, contacte-nos por e-mail ou telefone e teremos todo o gosto em ajudá-lo.
- não pode ser utilizado em bicicletas de carbono ou com dropouts de carbono e triângulo traseiro de carbono!
- Verifique regularmente o binário de aperto correto e se todos os componentes estão livres de folga antes de utilizar a sua bicicleta no modo de reboque!
- Se não dispuser de uma chave dinamométrica calibrada para a montagem do nosso adaptador, contacte uma oficina especializada.
